电动V型调节球阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程

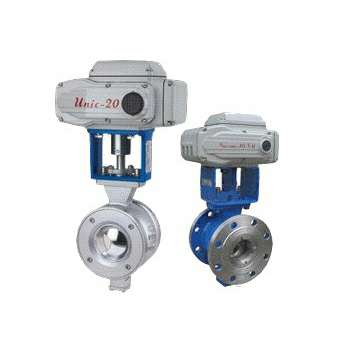

电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的Z佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
特点
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的准确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
用途
电动V型球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
电动V型调节球阀 压力试验/零件材料
公称通径DN(mm) | 25～400 | |||
公称压力PN(MPa) | 1.6～6.4 | |||
公称压力Ps(MPa) | 强度试验 | 2.4～9.6 | ||
密封试验 | 1.76～7.0 | |||
材料代号 | C | P | R | |
主要 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
密封圈 | 聚四氟乙烯、不锈钢、硬质合金 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
适用 | 适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 |
适用温度 | -28～400℃ | -28～500℃ | ||
执行器 | 型 号 | CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构 | ||
连接形式 | 对夹式、法兰式，法兰按JB79-59标准 | |||
电动V型调节球阀 产品性能
基本误差 | 回差 | 死区 | 输入信号 | 输出信号 |
全行程的 | 全行程的 | 全行程的 | 4～20mADC | 4～20mADC |
电动V型调节球阀 技术参数
公称通径D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
公称压力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
流量特性 | 近似等百分比、直线特性 | |||||||||||||
阀板转角（度） | 0°～至90°（可调） | |||||||||||||
允许泄漏量等级 | 软密封：零泄露 | 软密封：VI微气泡级，金属密封：≤额定CV×0.065% | ||||||||||||
动作时间（S/90度） | 8.5～30 | 36～60 | ||||||||||||
可调节比 | 250:1 | 300:1 | ||||||||||||

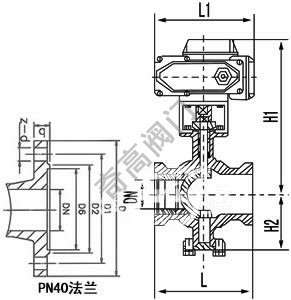

电动V型调节球阀 外形尺寸
公称通径 | 尺 寸 (mm) | ||||||||
对夹 | 法兰式 | L | H1 | H2 | |||||
D | D | D1 | D2 | q | Z-Φd | ||||
25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 277 | 60 |
40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 305 | 75 |
50 | 100 | 160 | 125 | 110 | 16 | 4--18 | 124 | 364 | 95 |
65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 379 | 105 |
80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 389 | 120 |
100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 402 | 140 |
125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 426 | 165 |
150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 453 | 185 |
200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 473 | 205 |
250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 540 | 240 |
300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 590 | 290 |
350 | 470 | - | - | - | - | - | |||
400 | 525 | - | - | - | - | - | |||
